Katanans Anatomi: Varje Del av ett Samurajsvärd Förklarad

De flesta tar upp en katana och känner balansen, vikten, hur den sitter i handen. Få vet varför det känns så. Varje dimension, varje material, varje komponent har en orsak bakom sig, och dessa skäl har utarbetats under århundraden av faktisk användning i strid. Att förstå delarna av en katana är inte trivia. Det är hur du skiljer ett riktigt svärd från ett utställningsobjekt, och hur du vet om det du köper är värt pengarna.

Den här guiden täcker alla större komponenter, från spetsen av bladet ner till änden av skidan. Vi kommer att använda de korrekta japanska termerna genomgående, eftersom de är exakta på ett sätt som engelska översättningar ofta inte är.

The Blade: Where Everything Starts

Bladet är inte ett enhetligt stycke stål. Ett välgjord katanablad har distinkta zoner som var och en tjänar ett specifikt mekaniskt syfte. Att lära sig att läsa dessa zoner berättar mer om ett svärds kvalitet än någon produktbeskrivning kommer att göra.

Ha – The Edge (刃)

Denha(hah) är skäreggen på bladet. På en korrekt smidd katana är detta den svåraste delen av svärdet, och når vanligtvis HRC 58-62 beroende på stål och härdningsmetod. Den hårdheten är det som gör att kanten kan hålla geometrin under stöten utan att vikas.

Vad de flesta köpare missar är att ha inte ska vara helt enhetlig längs sin längd. En handslipad kant kommer att ha en subtil variation i avfasningsvinkeln, något mer spetsig mot kissaki där skärprecision spelar roll, och något mer robust nära basen där hackkraften är högst. Maskinslipade kanter är konsekventa, vilket låter bra tills du inser att konsistens i detta sammanhang innebär att slipoperatören gjorde en inställning och gick därifrån.

Mune – The Spine (棟)

Denmune(moo-neh) är baksidan av bladet, mittemot kanten. Det är här bladet är tjockast, vanligtvis 6-8 mm vid basen på en standard katana. Munen absorberar stötar som annars skulle spräcka en tunnare ryggrad, och dess tjocklek avtar när du rör dig mot spetsen.

På ett differentiellt härdat blad lämnas munen avsiktligt mjukare, runt HRC 40-45. Detta är inte ett fel. Mjuk ryggrad, hård kant: det är den strukturella logiken hos en katana. Ryggraden böjer sig något under stress istället för att knäppa.

Shinogi – The Ridge Line (鎬)

Denshinogi(shee-noh-gee) är den längsgående åsen som löper längs sidan av bladet och delar den platta ytan i två distinkta plan. Området mellan shinogi och eggen kallas shinogi-ji, och det slipas i en vinkel för att bilda bladets geometri.

Shinogi är en av de första sakerna vi kontrollerar på alla blad som kommer ut från vår verkstad. En rak, konsekvent åslinje från bas till spets betyder att geometrin slipades med kontroll. En shinogi som vandrar eller tappar definitionen mot kissaki berättar att kvarnen skyndade på det sista verket. Du kan dra tummen lätt längs den, utan att röra kanten, och känna direkt om det stämmer.

Kissaki – The Tips (切先)

Denkissaki(kee-sah-kee) är spetsdelen av bladet, definierad av en krökt gränslinje som kallas yokote. De flesta katana har en chu-kissaki (medelspets), som balanserar stötförmåga med strukturell integritet. En större o-kissaki flyttar vikten framåt och ökar klippkraften vid dragsnitt. En mindre ko-kissaki minskar spetsmassan för snabbare hantering.

Att mala en kissaki korrekt är utan tvekan den mest tekniskt krävande delen av att göra en katana. Geometrin måste lösas upp från tre plan – shinogi-ytan, ha-fasningen och spetsfasningen – till en enda skarp punkt utan att skapa en svag punkt. När en kissaki flisade vid första användningen var geometrin fel vid malningsstadiet.

Hamon – The Temper Line (刃文)

Denhamon(hah-mon) är den synliga gränsen mellan den härdade eggen och bladets mjukare kropp, skapad av differentiell härdning. Traditionell lerhärdning applicerar en lerblandning över bladets kropp innan släckning, isolerar dessa områden och lämnar kanten helt exponerad för den snabba kylningen som skapar martensit – den kristallina strukturen som ansvarar för hårdheten.

Inga två hamon är identiska. Mönstret påverkas av lertjocklek, härdningstemperatur, vattentemperatur och den exakta kolhalten i stålet. En rak hamon (suguha) indikerar avsiktlig återhållsamhet. En vilt böljande hamon (notare eller gunome) speglar en mer aggressiv lerapplicering. Båda är giltiga. Det som spelar roll är om hamonen löper kontinuerligt från bas till topp utan luckor eller döda zoner, vilket skulle tyda på inkonsekvent härdning.

För en djupare titt på hur olika stål påverkar hamonbildningen, se vårJämförelseguide för stål.

Handtaget: Grepp, kontroll och säkerhet

Ett katanahandtag är inte ett enda trästycke med en greppyta. Det är en sammansatt sammansättning av fyra eller fem olika material, som vart och ett gör ett specifikt jobb. När någon av dem har fel, misslyckas hela systemet.

Tsuka – Handtaget (柄)

Dentsuka(tsoo-kah) kärna är nästan alltid trä, traditionellt honoki (japansk magnolia), men i vår verkstad använder vi också lövträ som valts ut för liknande densitet och fuktbeständighet. Kärnan är vanligtvis formad i två halvor, ihåliga för att ta emot nakago (tang), limmas sedan ihop innan den lindas in.

Standard tsuka-längd på en katana är 26-28 cm. En längre tsuka ger mer tvåhandshävstång för skärning. En kortare passar snabbare, tightare rörelser. Längden är inte godtycklig – den ska vara proportionell mot bladet och kalibrerad för den avsedda användningen.

Nakago – The Tang (茎)

Dennakago(nah-kah-go) är den oslipade förlängningen av bladet som löper inuti tsukan. Full tangkonstruktion innebär att nakago löper över hela handtagets längd. Detta är inte förhandlingsbart på något svärd avsett för faktisk skärning.

Partiell tang eller rat-tail tang design sparar tillverkningskostnader och misslyckas under stress. Kraften från ett snitt går genom bladet och in i handtaget. Utan full kontakt längs hela tsuka-längden koncentreras den kraften vid införingspunkten och så småningom delar handtaget eller dras loss. Vi har sett det hända. Det är inte subtilt.

Samma – The Rayskin (鮫)

Under sladdlindningen ligger ett lager avsamma(sah-meh), äkta strålskinn. De pärlemorskimrande knölarna på strålskinn skapar en grov yta som griper tag i undersidan av sladdlindningen och förhindrar att den roterar eller glider. Utan detsamma kommer till och med tät omslag att förskjutas över tiden.

Billiga svärd ersätter syntetiska material eller hoppar över detsamma helt. Du kan identifiera densamma genom de oregelbundna pärlgrå noderna som är synliga vid kanterna av omslaget nära fuchi och kashira. Regelbunden, perfekt enhetlig konsistens betyder syntetisk. Något oregelbunden, med vissa noder större än andra: det är äkta strålhud.

Ito – The Cord Wrapping (糸)

Denito(ee-toh) är sladden lindad över densamma i ett korsat diamantmönster. Traditionella material är siden, bomull eller läder, alla med olika greppegenskaper. Siden är traditionellt och visuellt förfinat men kräver mer underhåll. Bomull är mer förlåtande i fuktiga förhållanden. Läder ger det säkraste greppet när det är blött.

En ordentligt inslagen ito har konsekvent diamantmellanrum och jämn spänning genomgående. Diamanterna ska vara symmetriska, med samma diagonaler som möts på samma punkter på båda sidor om handtaget. Slarvig ito-inpackning är inte bara kosmetisk – det tyder på att monteringsarbetet var påskyndat, vilket väcker frågor om vad mer som skyndades.

Mekugi – The Retaining Pin (目釘)

Denmekugi(meh-koo-gee) är en bambustift som passerar genom ett hål i tsukan och ett motsvarande hål i nakago och låser bladet i handtaget. Det är den enskilt mest kritiska säkerhetskomponenten i monteringen.

Mekugi måste vara bambu. Metallstift är hårdare än det omgivande träet och kommer att dela tsukan med tiden. Bambu är hårdare än träkärnan men något flexibelt, och det kommer att klippas innan handtaget gör det om svärdet utsätts för extrem sidokraft. Den skjuvningen är en designfunktion, inte en svaghet – en trasig mekugi kan repareras på några minuter. Ett delat handtag är det inte.

Menuki – The Handle Ornaments (目貫)

Denmenuki(meh-noo-kee) är små dekorativa prydnadsföremål placerade under ito-omslaget, en på varje sida av tsukan. De är inte rent dekorativa. Rätt placerade sitter de under handflatan vid grepppunkterna och förbättrar den taktila kontrollen, vilket hjälper händerna att registrera positionen utan att titta ner på bladet.

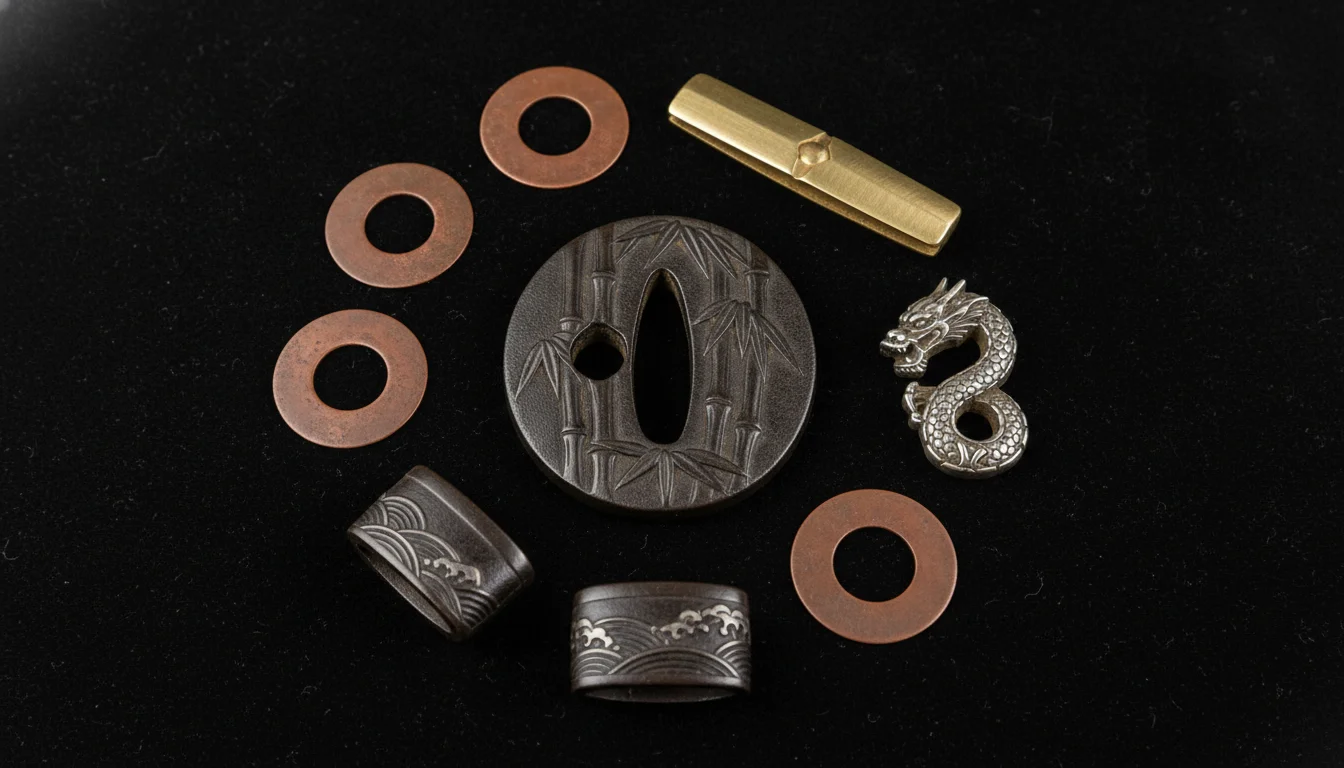

Skydd och beslag: Precisionshårdvara

Metallbeslagen mellan blad och handtag är där många masstillverkade svärd skär hörn. Gjutning är snabbare än bearbetning, zinklegering är billigare än koppar eller järn, och de flesta köpare kan inte se skillnad förrän beslagen börjar skifta eller korrodera. Här är vad varje del gör och varför materialet är viktigt.

Tsuba – The Hand Guard (鍔)

Dentsuba(tsoo-bah) är skyddet som sitter mellan bladet och handtaget. Dess primära funktion är att skydda handen från att en motståndares blad glider ner mot fingrarna. Sekundärt till det är effekten på balansen – en tyngre tsuba flyttar balanspunkten tillbaka mot händerna, saktar ner spetsen och gör att svärdet känns mer kontrollerat.

Traditionella tsuba tillverkades av järn eller kopparlegeringar och var ofta genomborrade eller graverade. Arbetande katana använde vanlig järn tsuba eftersom snyggt inläggningsarbete skapar stresskoncentrationspunkter. Diametern är vanligtvis 70-85 mm på en standard katana. Allt större börjar störa greppövergångar under tvåhandsteknik.

Habaki – The Blade Collar (鎺)

Denhabaki(hah-bah-kee) är en kilformad metallkrage monterad runt bladets bas, precis ovanför tsuban. Dess uppgift är att skapa en friktionspassning med det inre av saya-munnen, vilket håller bladet sittande utan låsmekanism. När du drar svärdet och känner det korta motståndet i början av draget, är det habakin som släpper från koiguchin.

En korrekt monterad habaki sitter stadigt utan skramlande och släpper rent med måttlig dragkraft. För tight och du kan inte rita snabbt. För löst och bladet skiftar inuti sayan, vilket skadar både bladet och skidans insida. Att montera en habaki är långsamt handarbete – var och en anpassas individuellt till sin saya.

Seppa – The Spacer Washers (切羽)

Denseppaär tunna metallbrickor som sitter på vardera sidan av tsuban. Deras funktion är att justera passformen och förhindra att tsuban skramlar mot habaki och fuchi. Ett svärd med två seppa per sida har mer justeringstolerans än ett med en. Ett svärd utan seppa har satts ihop utan hänsyn till långvarig passform.

Fuchi och Kashira – krage och keps (縁・頭)

Denfuchi(foo-chee) är metallkragen vid bladets ände av tsukan, där den möter tsuban. Denkashira(kah-shee-rah) är locket i motsatta änden av handtaget. Båda tillverkas traditionellt i matchande material och design, och tillsammans definierar de den estetiska karaktären hos beslagssetet.

På ett korrekt monterat svärd bör varken fuchi eller kashira ha något sidospel. Tryck dem i sidled med tummen. Om endera skiftar är tsuka-enheten lös, och ingen mängd av omslag kommer att fixa det permanent.

Skidan: Mer än förvaring

En saya är inte en slida i västerländsk mening. Det är ett precisionspassat trähus som skyddar bladet, reglerar miljön runt kanten och möjliggör en specifik ritstil. Varje dimension är funktionell.

Saya – Skidan (鞘)

Densäg(sah-yah) är traditionellt konstruerad av honokiträ – samma art som används för tsuka-kärnan. Honoki har lågt hartsinnehåll och sväller inte dramatiskt vid fuktighetsförändringar, som båda betyder enormt mycket för en träbit i kontinuerlig kontakt med ett stålblad. Trä med hög harts fångar upp fukt mot bladet och främjar rost. Trä som sväller av fukt kommer att binda bladet inuti sayan, vilket är farligt under remi.

Det inre av saya är format för att hålla bladet vid en specifik kontaktpunkt nära munnen, med spelrum längs resten av bladets längd. Detta förhindrar att kanten vidrör träet under förvaring. If the blade contacts the saya interior along its length, it will dull. Du kommer inte att se detta från utsidan. Det är en av anledningarna till att köpa en saya separat för att passa ett befintligt blad kräver noggrann handpassning, inte bara att matcha ett mått.

Koiguchi – The Scabbard Mouth (鯉口)

Denkoiguchi(koy-goo-chee) är öppningen vid mynningen av saya där bladet går in. ”Koiguchi” översätts ungefär till ”karps mun”, vilket beskriver öppningens något avsmalnande ovala form. Passformen mellan koiguchi och habaki är det som avgör om svärdet är säkert i sin saya.

Koiguchin är förstärkt med ett vattenbuffelhorn som passar på traditionella och kvalitetsproducerade svärd. Horn är hårdare än det omgivande träet och motstår slitage från upprepad dragning och mantel. Plastförstärkning är billigare och mjukare och du kan se slitagemärken utvecklas efter några hundra dragningar. Buffelhorn visar nästan inget slitage vid samma användning.

Sageo – The Suspension Cord (下緒)

Densageo(sah-geh-oh) är sladden som är fäst vid en kanal som är skuren i sidan av sayan, som används för att fästa skidan till obi (bälte). Traditionella sageo är silke, och de är tillräckligt långa för att tillåta flera bindningsmetoder beroende på om svärdet bärs kant upp på traditionellt sätt eller kant ner i äldre tachi-stil.

Sageo ska matcha ito i färg och material på ett korrekt koordinerat svärd. Det är en liten detalj, men den talar om för dig om personen som satte ihop svärdet tänkte på hela stycket eller bara delarna som de fick betalt för att montera.

För löpande saya och bladunderhåll, vårsvärdvårdsguidetäcker rengöring, oljning och förvaring i detalj.

Hur delar indikerar kvalitet

Du behöver inte vara metallurg för att utvärdera en katana. Du måste veta vad du ska leta efter och var du ska leta. Här är den korta versionen av vad vi kontrollerar på varje svärd som kommer genom vår butik.

Börja vid Habaki

Dra sakta bladet och känn hur habakien släpper. Det bör kräva avsiktlig kraft, inte glida fri på egen hand och inte kräva två händer för att bryta sig loss. Den passformen talar om för dig om sayan var formad för att matcha bladet eller bara byggd för ungefärliga dimensioner. Kontrollera om själva habakin är monterad i jämnhöjd med bladet eller har synliga springor vid axlarna. Luckor betyder att den inte var monterad – den var installerad.

Läs Hamon Under Light

Håll bladet i en låg vinkel under en enda ljuskälla och leta efter hamonen. En äkta lerhärdad hamon kommer att visa inre aktivitet: små kristallina strukturer som kallas nie (individuella martensitkristaller) eller nioi (moln av mindre kristaller) synliga inom övergångszonen. En falsk hamon, syraetsad på ett genomhärdat blad, ser ut som en linje målad på. Den har ingen intern aktivitet. Båda kan se likadana ut på fotografier – det är därför personlig eller detaljerad makrofotografering är viktig.

VårDamaskus stålsamlingoch hela vårt utbud avkatanasvar och en inkluderar detaljerad bladfotografering av exakt denna anledning.

Kolla Mekugi och Ito

Tryck mot tsukan i rät vinkel mot bladet. Det ska vara noll rörelse. Varje vinkling indikerar att mekugi-hålet är avstängt, mekugi har fel storlek eller att nakago-passningen inuti handtaget var dåligt utförd. Titta sedan på ito-diamanterna nära fuchi. Om de är trånga eller sträckta vid övergången, gjordes lindningen utan hänsyn till spänningskontroll.

Inspektera Kissaki Last

Kissaki är den svåraste delen av bladet att avsluta korrekt, så problem där indikerar hur mycket omsorg som lagts ner i hela svärdet. En yokote (linjen som definierar kissaki-gränsen) som är ren och kontinuerlig säger att kvarnen fungerade medvetet. En yokote som bleknar eller har en synlig söm där två slipvinklar inte möttes rent berättar en annan historia.

Innan du köper, vårköpguide för katanagår igenom hela utvärderingsprocessen med fotografier av vad man ska leta efter.
